V oblasti obrábania je vnútorné otáčanie kritickým procesom, ktorý sa používa na vytváranie presných vnútorných funkcií v rôznych obrobkoch. Ako dôveryhodný dodávateľ nástrojov interného otáčania chápeme význam každého parametra zapojeného do tohto procesu, najmä tlaku reznej tekutiny. Cieľom tohto blogového príspevku je ponoriť sa do zložitosti tlaku reznej tekutiny potrebnej pre nástroj interného otáčania, skúmanie jeho významu, ovplyvňujúce faktory a optimálne nastavenia.
Dôležitosť tlaku rezania tekutiny pri vnútornom otáčaní
Rezová tekutina hrá v procese vnútorného otáčania mnohostrannú úlohu. Slúži ako evakuátor chladiacej kvapaliny, maziva a čipov, z ktorých všetky sú nevyhnutné na dosiahnutie vysokokvalitných výsledkov obrábania. Správny tlak reznej tekutiny je rozhodujúci pre zabezpečenie efektívneho vykonávania týchto funkcií.
Chladenie
Počas vnútorného otáčania sa na špičke generuje značné množstvo tepla v dôsledku trenia medzi nástrojom a obrobkom. Ak sa toto teplo nerozptyľuje rýchlo, môže viesť k predčasnému opotrebeniu nástroja, rozmerným nepresnostiam a zlej povrchovej úprave. Adekvátny tlak reznej tekutiny zaisťuje, že tekutina účinne dosiahne reznú zónu, odvádza teplo a udržiava stabilnú rezanie teploty.
Mazanie
Lubrikácia je ďalšou životne dôležitou funkciou rezania tekutiny. Znižuje trenie medzi nástrojom a obrobkom, minimalizuje rezné sily a zlepšuje výkon rezania nástroja. Udržiavaním tenkého filmu tekutiny medzi reznou hranou a obrobkom, rezná kvapalina zabraňuje priamemu kontaktu s kovom k kovu, ktorý môže spôsobiť vytvorenie vytvárania okrajov a poškodenie nástroja.
Evakuácia čipu
Pri vnútornom súprave môže byť evakuácia ChIP náročnou úlohou, najmä pri obrábaní hlbokých dier alebo otvorov s malým priemerom. Vysoký tlak tekutiny rezania pomáha vypláchnuť čipy z reznej zóny, bránia im upchávanie nástroja a spôsobiť poškodenie. To zaisťuje hladký a nepretržitý proces rezania, znižuje riziko rozbitia nástrojov a zlepšuje produktivitu.
Faktory ovplyvňujúce požadovaný tlak na rezanie tekutiny
Optimálny tlak reznej tekutiny pre nástroj vnútorného otáčania závisí od niekoľkých faktorov vrátane geometrie nástroja, materiálu obrobku, rezacích podmienok a typu použitej rezacej kvapaliny.
Geometria nástrojov
Návrh nástroja interného otáčania môže významne ovplyvniť požadovaný tlak na rezaciu tekutinu. Nástroje s vnútornými kanálmi chladiacej kvapaliny sú navrhnuté tak, aby dodávali reznú tekutinu priamo do reznej zóny, čo umožňuje efektívnejšie chladenie a mazanie. Veľkosť a tvar týchto kanálov, ako aj počet predajní, môžu ovplyvniť prietok tekutín a tlak potrebný na dosiahnutie optimálneho výkonu.
Napríklad nástroje s väčšími chladiacimi kanálmi môžu vo všeobecnosti spracovať vyššie tlaky tekutín, zatiaľ čo nástroje s menšími kanálmi môžu vyžadovať nižšie tlaky, aby sa predišlo nadmernému spätnému tlaku. Orientácia predajní chladiacej kvapaliny môže navyše ovplyvniť distribúciu tekutiny v reznej zóne, čo môže ovplyvniť účinnosť chladenia a mazania.
Materiál obrobku
Vlastnosti materiálu obrobku, ako je jeho tvrdosť, húževnatosť a tepelná vodivosť, môžu tiež ovplyvniť požadovaný tlak na rezanie tekutín. Tvrdšie materiály vo všeobecnosti vyžadujú vyššie rezné sily a počas obrábania vytvárajú viac tepla, čo znamená, že na zabezpečenie primeraného chladenia a mazania môže byť potrebný vyšší tlak tekutiny.
Na druhej strane tvrdé materiály majú tendenciu vyrábať dlhé, nepretržité čipy, ktoré je ťažké evakuovať. V tomto prípade môže byť potrebný vyšší tlak na reznú tekutinu na prepláchnutie triesok z reznej zóny a zabránenie im spôsobuje problémy.
Rezanie
Pri určovaní požadovaného tlaku reznej tekutiny tiež zohrávajú úlohu podmienky rezania, vrátane rýchlosti rezania, rýchlosti posuvu a hĺbky rezu. Vyššie rýchlosti rezania a rýchlosti posuvu vytvárajú viac tepla a rezných síl, ktoré vyžadujú vyšší tlak tekutiny, aby sa udržal stabilný proces rezania. Podobne môžu väčšie hĺbky rezania zvýšiť množstvo odstráneného materiálu, čo môže tiež zvýšiť dopyt po reznej tekutine.
Typ reznej tekutiny
Typ použitej rezacej kvapaliny môže tiež ovplyvniť požadovaný tlak na reznú tekutinu. Rôzne rezné tekutiny majú rôzne viskozity, povrchové napätie a vlastnosti chladenia a mazania, ktoré môžu ovplyvniť ich schopnosť dosiahnuť reznú zónu a efektívne vykonávať svoje funkcie.
Napríklad rezné tekutiny na báze vody sú vo všeobecnosti viskóznejšie ako tekutiny na báze oleja, čo znamená, že môžu vyžadovať vyšší tlak, ktorý prietok cez chladiace kanály a dosiahnutie reznej zóny. Okrem toho sú niektoré rezné tekutiny formulované tak, aby lepšie fungovali pri vyšších tlakoch, zatiaľ čo iné môžu byť vhodnejšie pre aplikácie s nižšími tlakami.
Stanovenie optimálneho tlaku reznej tekutiny
Na určenie optimálneho tlaku reznej tekutiny pre nástroj vnútorného odbočenia je dôležité zvážiť všetky vyššie uvedené faktory a vykonať určité testovanie. Tu je niekoľko krokov, ktoré vám môžu pomôcť nájsť správny tlak pre vašu konkrétnu aplikáciu:
Poraďte sa s výrobcom nástroja
Výrobca nástroja je cenným zdrojom informácií, pokiaľ ide o určenie odporúčaného tlaku reznej tekutiny pre ich náradie. Majú rozsiahle znalosti o charakteristikách návrhu a výkonu nástroja a môžu poskytovať pokyny na základe ich skúseností a testovania.
Mnoho výrobcov nástrojov poskytuje technické dátové listy alebo príručky aplikácií, ktoré zahŕňajú odporúčané tlaky na rezanie tekutín pre rôzne geometrie nástrojov, materiály pre obrobky a podmienky rezania. Tieto zdroje môžu byť skvelým východiskovým bodom pre váš výskum.
Vykonať predbežné testovanie
Po získaní odporúčaného tlaku reznej tekutiny od výrobcu nástroja je dobré vykonať nejaké predbežné testovanie, aby sa overila účinnosť tlaku. Začnite nastavením tlaku na odporúčanej úrovni a obrábaním testovacieho obrobku. Monitorujte opotrebenie nástroja, povrchovú úpravu a evakuáciu čipov, aby ste vyhodnotili výkon reznej tekutiny.
Ak výsledky nie sú uspokojivé, môžete nastaviť tlak nahor alebo nadol v malých prírastkoch a testovanie zopakovať, až kým nenájdete optimálny tlak pre vašu aplikáciu. Majte na pamäti, že optimálny tlak sa môže líšiť v závislosti od konkrétneho nástroja, materiálu obrobku a rezacích podmienok, takže nájdenie správneho nastavenia môže trvať určité pokusy a chyby.
Zvážte systém reznej tekutiny
Systém reznej tekutiny vrátane čerpadla, filtrov a hadíc môže tiež ovplyvniť skutočný tlak na rezanie tekutiny na nástroji. Uistite sa, že systém je správne udržiavaný a kalibrovaný, aby ste sa uistili, že tekutina sa dodáva pri správnom tlaku.
Skontrolujte čerpadlo, či neobsahuje akékoľvek známky opotrebenia alebo poškodenia, a uistite sa, že filtre sú čisté a bez zvyškov. Okrem toho sa uistite, že hadice nie sú zalomené alebo blokované, pretože to môže obmedziť tok tekutiny a znížiť tlak.
Odporúčané tlaky na rezanie tekutí
Ako dodávateľ interného nástroja na otáčanie ponúkame širokú škálu nástrojov vrátaneSTFCR STFCL 92 stupňov interného otáčania,SDXCR SDXCL 95 stupňov interného otáčaniaaSCLCR SCLCL 95 stupňov interného otáčania. Zatiaľ čo konkrétne odporúčané tlaky na rezanie tekutín pre tieto nástroje sa môžu líšiť v závislosti od aplikácie, tu je niekoľko všeobecných pokynov:
STFCR STFCL 92 stupňov interného otáčania
Tento nástroj je navrhnutý pre všeobecné aplikácie interného otáčania a je vhodný pre širokú škálu materiálov obrobku. Odporúčaný tlak reznej tekutiny pre tento nástroj sa zvyčajne pohybuje od 50 do 150 barov v závislosti od podmienok rezania a materiálu obrobku.

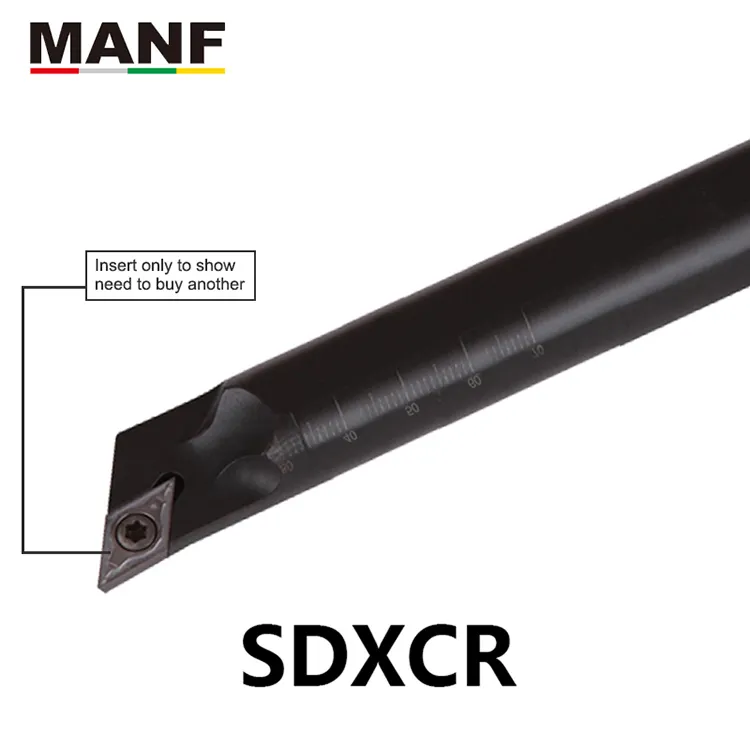

SDXCR SDXCL 95 stupňov interného otáčania
Nástroj SDXCR SDXCL 95 stupňov interného otáčania je vysokovýkonný nástroj, ktorý je navrhnutý na obrábanie náročných materiálov. Má jedinečnú geometriu a vnútorné kanály chladiacej kvapaliny, ktoré umožňujú efektívne chladenie a mazanie. Odporúčaný tlak reznej tekutiny pre tento nástroj je všeobecne vyšší, v rozmedzí od 100 do 200 barov.
SCLCR SCLCL 95 stupňov interného otáčania
Nástroj SCLCR SCLCL 95 stupňov interného otáčania je ďalšou populárnou možnosťou pre aplikácie interného otáčania. Je známy svojimi vynikajúcimi schopnosťami evakuácie čipov a je vhodný na obrábanie železných aj neželezných materiálov. Odporúčaný tlak reznej tekutiny pre tento nástroj sa zvyčajne pohybuje od 80 do 180 barov.
Záver
Záverom možno povedať, že tlak reznej tekutiny je kritickým parametrom vnútorného otáčania, ktorý môže výrazne ovplyvniť výkon, životnosť nástroja a kvalitu opracovaných častí. Pochopením dôležitosti rezania tlaku tekutiny, faktorov, ktoré ju ovplyvňujú, a ako určiť optimálny tlak pre vašu konkrétnu aplikáciu, môžete zabezpečiť efektívnejší a produktívnejší proces obrábania.
Ako popredný dodávateľ nástrojov interného otáčania sa zaväzujeme poskytovať našim zákazníkom nástroje najvyššej kvality a technickú podporu. Ak máte akékoľvek otázky týkajúce sa požiadaviek tlaku reznej tekutiny pre naše nástroje alebo potrebujete pomoc s vašimi aplikáciami na otáčanie, neváhajte nás kontaktovať. Tešíme sa na spoluprácu s vami na nájdení najlepších riešení pre vaše potreby obrábania.
Odkazy
- Kalpakjian, S., & Schmid, SR (2010). Výrobné inžinierstvo a technológie (6. vydanie). Pearson Prentice Hall.
- Trent, EM, & Wright, PK (2000). Rezanie kovov (4. vydanie). Butterworth-Heinemann.
- Nástroj U-SME. (nd). Rezné tekutiny: Pochopenie ich úlohy pri obrábaní. Zdroj: [Tooling U-SME web]
